Онлайн-калькулятор стоимости производства печатных плат

Штучное и серийное производство
Производство плат от 2х раб. дней
Цены ниже рынка, на 20-30%
Бесплатная доставка
Оплата в рублях

Наш онлайн-калькулятор поможет вам за несколько кликов узнать точную стоимость производства печатных плат. Укажите основные параметры — материал, количество слоев, толщину, тираж — и система сразу рассчитает цену.

Рассчитать стоимость
Главная страница » Онлайн-калькулятор стоимости производства печатных плат

Калькулятор стоимости производства печатных плат

Работаем напрямую с ведущими фабриками, без посредников, поэтому наши цены на 20–30% ниже рыночных. Вы получаете быстрый расчет, прозрачные условия и возможность сразу отправить заказ без лишних уточнений.

    Базовый материал
    FR-4 — самый популярный материал подложки для жестких печатных плат. В гибких печатных платах в качестве подложки для схемы используется тонкая гибкая полимерная пленка. Гибкие печатные платы сокращают занимаемое пространство и имеют меньший вес.

    Платы с алюминиевой/медной сердцевиной имеют лучшее рассеивание тепла и теплопередачу, чем стандартные конструкции FR-4.

    Примечание. Для плат с алюминиевым/медным сердечником минимальный размер сверла составляет 1,0 мм, а минимальная ширина паза — 1,6 мм. Печатные платы Rogers/Teflon обладают отличными диэлектрическими свойствами и минимальным сопротивлением. Обычно они используются в высокоскоростных высокочастотных схемах.
    Количество слоев
    Количество медных слоев в вашей печатной плате определяется количеством слоев. Печатная плата с одним медным слоем называется однослойной печатной платой.

    Примечание:

    1. Однослойная печатная плата обычно имеет паяльную маску только с одной стороны. Для паяльной маски с обеих сторон закажите двухслойную печатную плату.

    2. Для конструкций печатных плат с нечетным количеством слоев, например 3 или 5 слоев, изготовление будет адаптировано к следующему четному количеству слоев, то есть 4 или 6 слоев. Пожалуйста, выберите подходящее количество слоев при размещении заказа.
    Размеры платы
    Размер одиночной печатной платы или панели печатных плат.
    * мм
    Количество плат
    Это количество отдельных плат или панелей, которые вам требуются.

    Для дизайнов с одной платой укажите количество отдельных плат. Для панельных дизайнов – количество панелей. Если вы выбрали «Панель от Завода», укажите количество панелей.

    Примечание:

    1. Выбирайте из доступных количеств на нашем сайте; пользовательские количества, такие как 3 шт. или 8 шт., не поддерживаются. Если вам нужно больше максимального количества, доступного на сайте, свяжитесь с нашей службой поддержки.
    2. При заказе более 200 штук мы советуем создать прототип печатной платы перед началом мелкосерийного производства.
    Тип материалов
    Температура стеклования (Tg) базового материала

    FR-4 – это распространенный материал для печатных плат. Обычно для производства используется FR-4 Standard с Tg 130-140°C.

    FR-4 с Tg 155 обладает лучшей огнестойкостью по сравнению со стандартным FR-4 и подходит для бессвинцовой пайки. Мы рекомендуем выбирать TG 155 в следующих случаях:

    • 4- и 6-слойные печатные платы

    • Платы для автомобильной, военной и аэрокосмической промышленности

    • Высокоточные печатные платы с шириной дорожек/зазорами 4 мил, зазором между отверстиями 15 мил, а также с компонентами BGA.
    Характеристики печатной платы
    Панелизация
    Панелизация — это метод, с помощью которого Завод изготовит ваш проект печатной платы.

    Одиночная печатная плата – ваш дизайн как есть.

    Панель заказчика — вы сами создаете панель печатной платы и предоставляете нам панельные данные для производства печатных плат.

    Панель Завода – Мы изготовим панель с V-образным вырезом в соответствии с вашими потребностями. (Мы предоставляем услуги по панелизации только для печатных плат правильной формы, таких как прямоугольник и круг. Для печатных плат неправильной формы вам необходимо разработать панель самостоятельно.)

    Толщина платы

    Толщина готовой платы.
    Допуск по толщине платы составляет +/- 10%.

    Примечание:

    1. Для плат толщиной 0,40 мм мы принимаем только с финишным покрытием - золото (ENIG). Они не могут быть изготовлены с помощью панели и недоступны для однослойных печатных плат.

    2. Для плат толщиной 0,60 мм максимальный размер печатной платы составляет 100 x 100 мм. Эта толщина недоступна для 1-, 4- и 6-слойных печатных плат.

    3. Для плат толщиной от 0,8 до 1,0 мм максимальный размер печатной платы составляет 300 x 300 мм.
    Цвет маски (платы)
    Цвет паяльной маски печатной платы.
    Паяльная маска используется для защиты медных дорожек печатной платы и гарантирует, что припой будет течь только по открытым площадкам.

    Зеленый стандарт имеет лучшую производительность и самое быстрое время выполнения работ. Для большинства цветов шелкография печатается белым цветом. Только для белой паяльной маски шелкография печатается черным цветом.

    Может взиматься дополнительная плату за применение паяльной маски цветом отличным от зеленого.

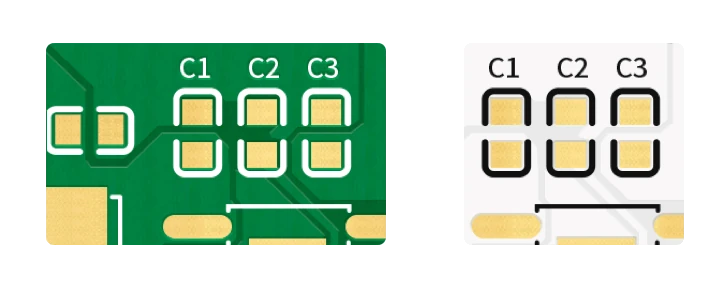

    Цвет шелкографии (надписей)
    Для большинства цветов шелкография печатается белым цветом. Только для белой паяльной маски шелкография печатается черным цветом. Обратите внимание, что белая шелкография легко гармонирует с серой поверхностью. На голой алюминиевой поверхности не рекомендуется использовать шелкографию.

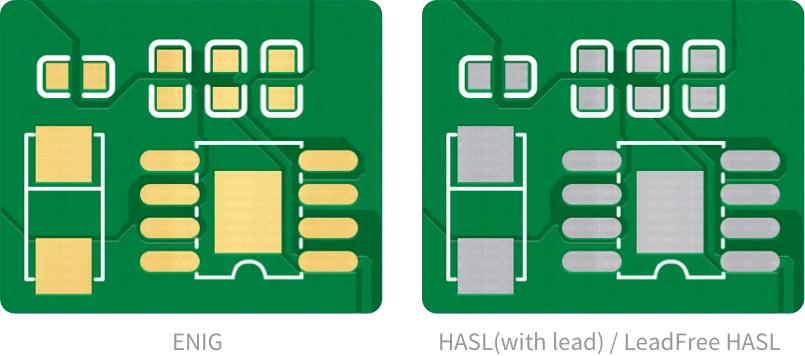

    Финишное покрытие контактов

    HASL (ПОС-61) — это метод покрытия контактных площадок печатных плат при производстве. Он заключается в нанесении слоя расплавленного припоя (сплав олова и свинца) на медные дорожки, после чего излишки удаляются горячим воздушным ножом.

    Бессвинцовый HASL (Lead-Free HASL) - это бессвинцовая версия стандартного HASL, используемая для соответствия экологическим нормам, таким как RoHS.

    Золото (ENIG) стало самым популярным в отрасли, поскольку оно обеспечивает плоскую поверхность, не содержит свинца и соответствует требованиям RoHS, более длительный срок хранения и более жесткие допуски для металлизированных отверстий.
    Толщина золота
    Толщина золотого слоя для ENIG. 1u" = 0,0254 мкм.
    Технологические параметры
    Внешняя толщина меди (вес меди)
    Медная масса на внешних слоях (сверху и снизу).

    Вес меди для внутренних слоев по умолчанию составляет 0,5 унции.

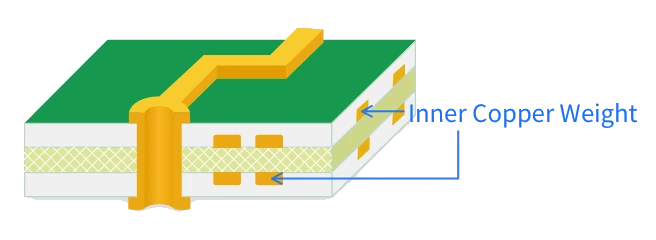

    Внутренняя толщина меди (вес меди)
    Медная масса на внутренних слоях многослойных печатных плат. Внутренний вес меди по умолчанию составляет 0,5 унции.
    Контроль импеданса
    Мы предлагаем высокоточные печатные платы с контролируемым импедансом без дополнительной оплаты, с минимальной шириной дорожки 3,5 мил, минимальным сквозным размером 0,2 мм и минимальным размером BGA 0,3 мм.

    Примечание. Вам необходимо спроектировать печатную плату с контролируемым импедансом в соответствии с нашей структурой печатных плат.

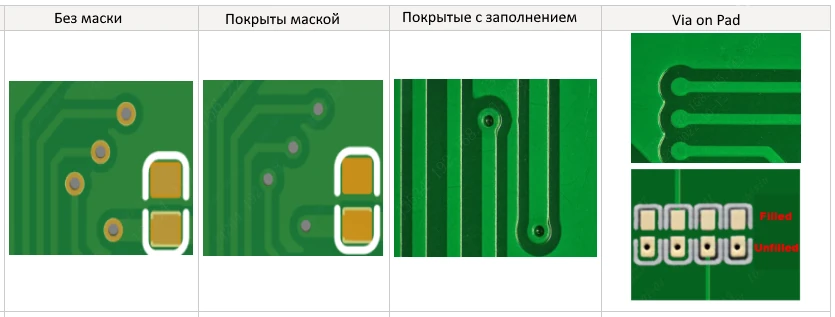

    Переходные отверстия (Vias)

    Без маски (Untented) – То же, что и все другие открытые медные поверхности (обрабатываются HASL или ENIG).

    Покрыты маской (Tented) – Отверстия (vias) покрыты паяльной маской и не обрабатываются HASL или ENIG.

    Покрытые с заполнением (Plugged)
    Заполнение: Паяльная маска
    Покрытие: Не менее 70%
    Плюсы: Низкая стоимость, простой процесс
    Минусы: Неровная поверхность
    Применение: Платы без BGA, где допустима неровность покрытия

    Отверстие на контактной площадке (Via on Pad)
    Заполнение: Эпоксидная смола / Медная паста
    Покрытие: Не менее 95%
    Плюсы: Ровная поверхность, пригодна для пайки; заполнение медной пастой обеспечивает отличную теплопроводность (8 Вт/м·К)
    Минусы: Высокая стоимость, сложность процесса
    Применение: Via-in-pad, платы высокой плотности (HDI)
    Минимальный размер/диаметр сквозного отверстия
    Минимальный размер и диаметр переходного отверстия.

    Диаметр переходного отверстия должен быть на 0,1мм (предпочтительно 0,15мм) больше размера переходного отверстия.

    например если размер переходного отверстия составляет 0,2мм, диаметр переходного отверстия должен составлять 0,3 м или 0,35мм.

    Примечание. Дополнительная плата взимается, если переходное отверстие < 0,3мм и диаметр переходного отверстия < 0,4мм. Никакой дополнительной оплаты не требуется, если сквозное отверстие ≥0,3мм и диаметр ≥0,4мм.

    например Для отверстия диаметром 0,2мм/0,4мм требуется дополнительная плата, а для отверстия диаметром 0,3мм/0,40мм предоставляется бесплатно. Для многослойных плат, если диаметр отверстия ≥0,45мм, отверстие диаметром 0,2мм также предоставляется без дополнительной оплаты.
    KelvinTest
    Для печатных плат, используемых в автомобилестроении или аэрокосмической промышленности, где требуются высокая точность и надежность, мы настоятельно рекомендуем выбрать этот вариант.

    4-проводное Кельвиново тестирование – это методика, при которой выполняются высокоточные измерения для определения малых изменений сопротивления. Обычно такие измерения проводятся в диапазоне миллиом, тогда как стандартные электрические тесты измеряют сопротивление в диапазоне Ом.

    Скрытые дефекты, такие как нарушение целостности отверстий, могут быть эффективно выявлены только с помощью 4-проводного Кельвинового теста.
    Дополнительные опции

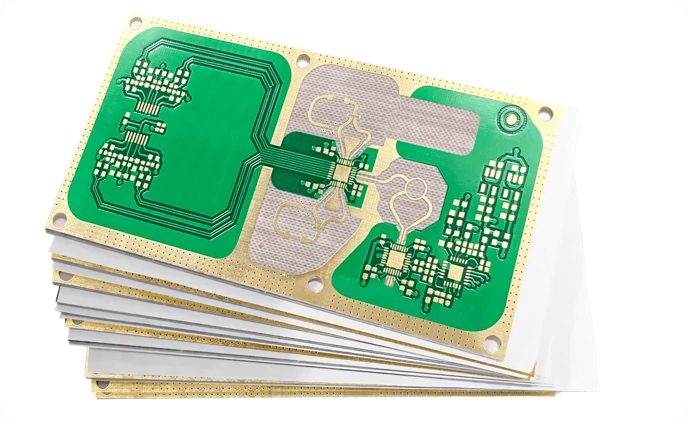

    Бумага между печатными платами
    Мы можем положить лист бумаги между печатными платами, чтобы предотвратить их появление царапин. В этом варианте будет взиматься дополнительная плата.
    Дополнительно
    Дополнительно заказать компоненты
    Компоненты

    Дополнительно мы можем скомплектовать вашу плату электронными компонентами. Для этого необходимо предоставить список компонентов с указанием их количества. Вы можете написать его в поле - Компоненты или приложить файл с перечнем необходимых компонентов.

    Дополнительно

    Экспресс, 2 раб.дня

    Площадь платы

    Стоимость материала

    Тип материала

    Финишное покрытие

    Медь внешних слоев

    Медь внутренних слоев

    Типы переходных отв.

    Диаметр переходных отв.

    Доп. опции - Кельвин тест

    Доп. опции - бумага

    Доп. опции - трафарет

    Доп. опции - Тестирование

    Стоимость материалов

    Вес

    Стоимость производства

    ИТОГО

    Стоимость по запросу!

    Окончательная стоимость будет рассчитана после проверки печатной платы
